Pfaff Quilt Expression 720 Special Edition - veľkosti XXL
- EAN: 7393033150662
- Katalógové číslo: Pfaff Quilt Expression 720 SE
- Výrobca: PFAFF
1,705.00 €
Pfaff Quilt Expression 720 Special Edition - veľkosti XXL
Popis

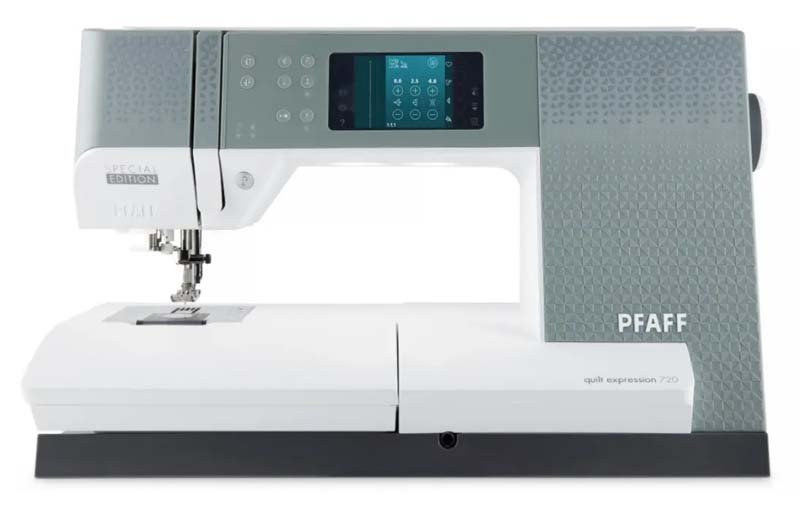

Šijací stroj Pfaff Quilt Expression 720 SE je špičkový elektronický šijací stroj s farebným LCD displejom, 428 šijacími programami, voľným ramenom, automatickou gombíkovou dierkou a systémom zabudovaného horného podávania IDT.
Šijací stroj Pfaff Quilt Expression 720 Special Editon je nový zásadne vylepšený model obľúbeného šijacieho stroja Pfaff Expression 4.2 a Expression 5,2. Jedná sa o špičkový elektronický šijací stroj nemeckej značky šijacích strojov Pfaff s farebným grafickým displejom, 428 typmi stehov vr. 3 abecied, šitie do strán, tzv. Maxi stehy do šírky až 52 mm , voľným ramenom, automatickou gombíkovou dierkou Sensormatic, najúčinnejším systémom zabudovaného horného podávania IDT a automatickým odstrihom oboch nití a automatickým napätím nite.
Stroj umožňuje vytváranie vlastných kombinácií stehov, plynulú reguláciu šírky stehu až do 9 mm či naprogramovanie plynulej zmeny šírky stehu od najširšieho počiatku k najužšiemu okraju či naopak a to s rôznymi uhlami zužovania či rozširovania stehu, tzv. tapering. Šijací stroj má inovačnú nemeckú konštrukciu s veľkým pracovným priestorom na pohodlné šitie väčších kusov materiálu, patchwork či quilting. Prehľadný a praktický displej zobrazuje potrebné informácie a odporúčania týkajúce sa nastavenia šijacieho stroja. Na stroji je možné šiť voľným pohybom, zrkadlovo otáčať stehy, automaticky zapošívať, polohovať ihlu pri zastavení šitia a ďalšie. Vďaka funkcii gombíkovej dierky Sensormatic šije šijací stroj gombíkovej dierky s profesionálnym vzhľadom na každej látke. Obe strany dierky sa šijú rovnakým smerom as presnou dĺžkou, takže obe strany dierky sú úplne zhodné.
Hlavné funkcie pre stroj Pfaff Quilt Expression 720:
428 typov
stehov vr. overlockových, dekoračných i
patchworkových stehov a 3 typov abecied

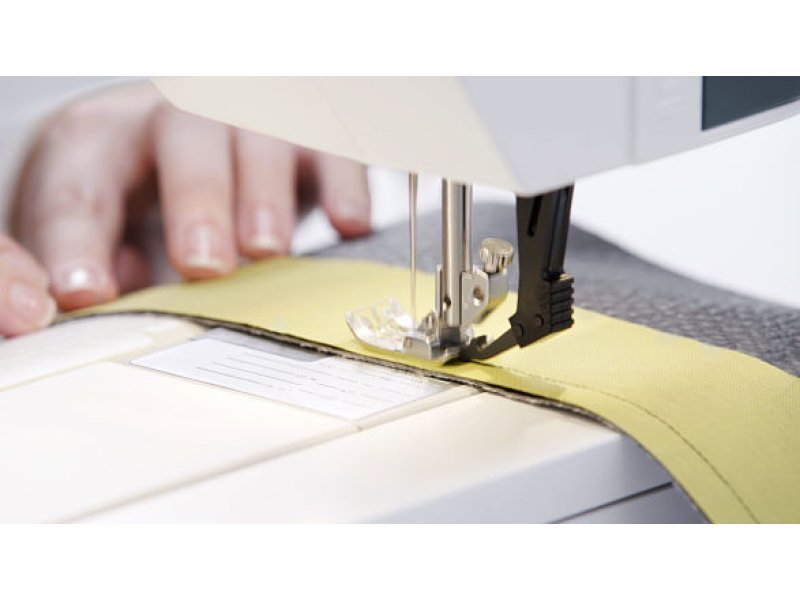

Originálny systém
IDT - zabudované horné podávanie pre rovnomerné
podávanie látky zhora aj zdola
Exkluzívne Pfaff
stehové techniky: najvyššia svetová trieda,
unikátne a pokročilé stehové techniky pre sofistikovaný dizajn
Floating - Plávajúce stehy: ozdobte
vaše projekty pomocou stehov, ktoré vyzerajú akoby "plávali" na
lícovej strane látky, bez akýchkoľvek spojovacích stehov medzi nimi
- majú unikátny vzhľad ručného šitie
Trojité, dvojité a jednoduché stužkové
stehy: pridajte rozmerový prvok k vášmu
dekoratívnemu stehu pomocou krásnych stužkových stehov; úzka stužka
je všívaná medzi tieto špeciálne stehy
Skladané stehy: šite krásne dekoratívne
stehy v dvoch farbách; skladané stehy pozostávajú z dvoch stehov,
ktoré sú navrhnuté tak, aby dávali dohromady jeden dekoratívny
steh
Exkluzívne funkcie Stitch Creator™ - tvorca
stehov: vytvárajte nové 9mm stehy alebo
editujte stávajú stehy pre ešte viac možností
Veľký pracovný priestor vpravo od ihly
Osvetlený grafický displej s intuitívnym zobrazením stehu v
skutočnej veľkosti
Automatický odstrih oboch nití pomocou
tlačidla
Automatické napínanie
nite
Automatický
prítlak pätky - ale ten je možné na paneli LCD vypnúť a nastaviť si
prítlak pätky manuálne podľa potreby. Čo je pri stroji veľmi
dôležitá funkcia. 10 typov
automatickej gombíkovej dierky na 1 krok .prostredníctvom
tlačidiel pre priamy výber stehu Automatické zapošitie pomocou
tlačidla Polohovanie ihly hore/dole Nastavenie rozsahov
rýchlosti - pre šitie špeciálnymi technikami a so špeciálnymi
niťami Zrkadlové otočenie stehu Informačné tlačidlo pre
zobrazenie odporúčaní pre šitie na displeji 37 polôh ihly -
vhodné pre dokonalé prešívanie, quiltovanie či všívanie
zipsov Integrovaný navliekač ihly pre ľahké navlečenie nite do
ucha ihly Veľká stehová doska s vodiacimi čiarami pre ľahké
vedenie látky Možnosť uloženia radov stehov do pamäte
stroja Vlastné nastavenie stehov s možnosťou uloženia do
pamäte Šitie dvojihlou Tapering pre všetky stehy 9 mm -
postupné rozširovanie stehu od začiatku do konca Nastavenie
uhlov pre tapering Program pre dvojihlu s automatickým
nastavením šírky stehu pre zníženie rizika zlomenia
ihly Funkcia nový štart - vráti stroj na začiatok zvoleného
stehu či radu LED diódové osvetlenie iu
ihly
Stroj obsahuje toto
príslušenstvo:
Štandardná pätka A s IDT
Pätka na dekoratívne stehy 1A s IDT
Pätka na saténové stehy
Pätka na slepé stehy s
IDT Zipsová pätka s IDT
Senzomatická pätka na gombíkové dierky
Gombíková pätka
Senzomatická pätka na voľné quiltovanie
Pätka na maxi stehy
Quiltovací pätka
Stylus pre ovládanie displeja
Niťová sieťka
Vodič
Filcový krúžok
Skrutkovač
Páračka Kefka
Niťový
tanierik veľký
Niťový tanierik stredný Niťový
tanierik malý
Pomocný držiak na švy
Cievky
Kolenná páka Stehová doska
pre rovné šitie
Ihly
Ovládací nožný pedál
Parametre
Abeceda počet fontov | 4 |
Automatické zapošitie | Áno |
Automatický navliekač nite | Áno |
Displej | Dotykový LCD |
Dvojitý zdvih pätky | Áno |
Elektronický pulzný vpich ihly | Áno |
Kolenný zdvih pätky | Elektronický |
Manuálny orez nite | Áno |
Mechanizmus podávania | 7stupňový / Horný |
Nastavenie polohy hore/dole | Áno |
Overlockové stehy | Áno |
Počet druhov gombíkových dierok | 10 |
Počet pamätí | 9 |
Počet polôh ihiel | 37 |
Regulácia dĺžky stehu | Do 5 mm |
Regulácia šírky stehu | Do 9 mm |
Rozširujúci stolík | Voliteľný |
Šitie pomocou 2 ihly | Áno |
Stranové podávanie | Áno |
Tapering - zúženie stehov do uhla | Áno |
Tvorba vlastného motívu/stehu | Áno |
Typ gombíkovej dierky | Sensormatic |
Typ osvetlenia | 3bodové LED |
Voľné quiltovanie | 4 módy / Automat |
Vypnutie podávača - látanie, quilt | Áno |
WiFi | - |
Zabudovaný navíjač spodnej nite | Áno |
Naspäť | Áno |
Počet USB portov | 1 USB-A |
Príkon (W) | 185 |
Rozmer stroja HxVxŠ (cm) | 34 x 48 x 60 |
Váha stroja v kartóne (kg) | 16,5 |
Zameranie | **** HD |
Automatické predlžovanie stehov | Áno |
Automatický elektronický zdvih pätky | Áno |
Automatický odstrih hornej a spodnej nite | Áno |
Dvojitý držiak nití | Áno |
Elektronická regulácia rýchlosti šitia | Áno |
Help Centre - poradca šitia s animáciou | - |
Kombinácia stehov | Áno |
Maximálna rýchlosť šitia (stehy/min) | 860 |
Nastavenie napätia hornej nite | Automat + Manuál |
Opakovanie motívu | Áno |
Ovládanie stroja | Elektronické |
Počet kombinácií vzorov v pamäti | - |
Počet pätiek | 8 |
Počet programov | 428 |
Regulácia prítlaku pätky | Automat + Manuál |
Robustné celokovové vnútro | - |
Senzor pretrhu nite | Áno |
Snap-on rýchle upínanie pätky | Áno |
Systém rýchlej výmeny stehovej dosky | - |
Tlačidlo priamej voľby | Áno |
Typ chápača | Rotačné |
Typ krytu | Mäkký textilný |
Typ pedála | Elektronický |
Voľné rameno | Áno |
Vzdialenosť medzi ihlou a frémou (cm) | 25 |
Zabudované horné podávanie | IDT |
Zosilnené predĺžené rameno | Áno |
Zrkadlenie | Áno |
Typ ihiel | 130/705H |
Rozmer balenia HxVxŠ (cm) | 32,5 x 44,5 x 58,5 |
Váha stroja (kg) | 11,2 |
Záruka (roky) | 2 |
